SC-ODL08-AC380V Элетропривод AC380V

Артикул

SC-ODL08-AC380V
Кабельный ввод

M5

20 564.85 ₽

Цена с НДС 22%

Характеристики Описание и размеры

Артикул

SC-ODL08-AC380V
Кабельный ввод

M5

Электропривод четвертьоборотный серии ODL применяется для дистанционного и местного управления запорной арматурой. Электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 5211/DIN3337.

Материал корпуса	Сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат
Класс защиты	IP67
Питание	24/110/220/380V AC ±10% 24/110/220V DC 50/60HZ ±10%
Двигатель	Короткозамкнутый асинхронный двигатель
Концевой выключатель	2* откр/закр, SPDT, 250V AC, 10A
Дублер концевого выключателя	2* откр/закр, SPDT, 250V AC, 10A
Угол поворота выходного вала	90°±10°
Ручное дублирование	С помощью шестигранника (в комплекте)
Автоблокировка	Червячный вал
Кабельный ввод	М18
Температура окружающей среды	-20° — +70° C

Показатели производительности

Модель	Входной крутящий момент, н/м	Время поворота на 90°, сек		Мощность, Вт		Однофазный номинальный ток, А						Вес, кг
Модель	Входной крутящий момент, н/м	AC	DC	AC	DC	AC24V	AC110V	AC220V	AC380V	DC24V	DC220V	Вес, кг
ODL03	30	30	-	8	-	-	-	0.2	-	-	-	2.1
ODL05	50	30	10	10	15	2.2	0.48	0.24	0.15	1.2	0.15	3.4
ODL08	80	30	10	12	15	2.2	0.48	0.27	0.16	1.2	0.15	3.4
ODL10	100	30	10	16	25	3	0.64	0.32	0.25	1.6	0.2	4.6
ODL15	150	30	10	23	25	3.8	0.68	0.35	0.25	1.6	0.2	4.6
ODL20	200	30	15	40	40	5	0.9	0.48	0.25	2.6	0.3	11
ODL40	400	30	15	60	60	5	0.9	0.48	0.25	2.6	0.3	11.8
ODL60	600	30	15	90	70	8.5	2	0.92	0.45	4.5	0.5	12
ODL100	1000	40	25	130	100	9	2.2	1	0.48	5.0	0.6	12.5
ODL200	2000	40	25	160	100	9.8	2.6	1.1	0.51	5.0	0.6	12.5

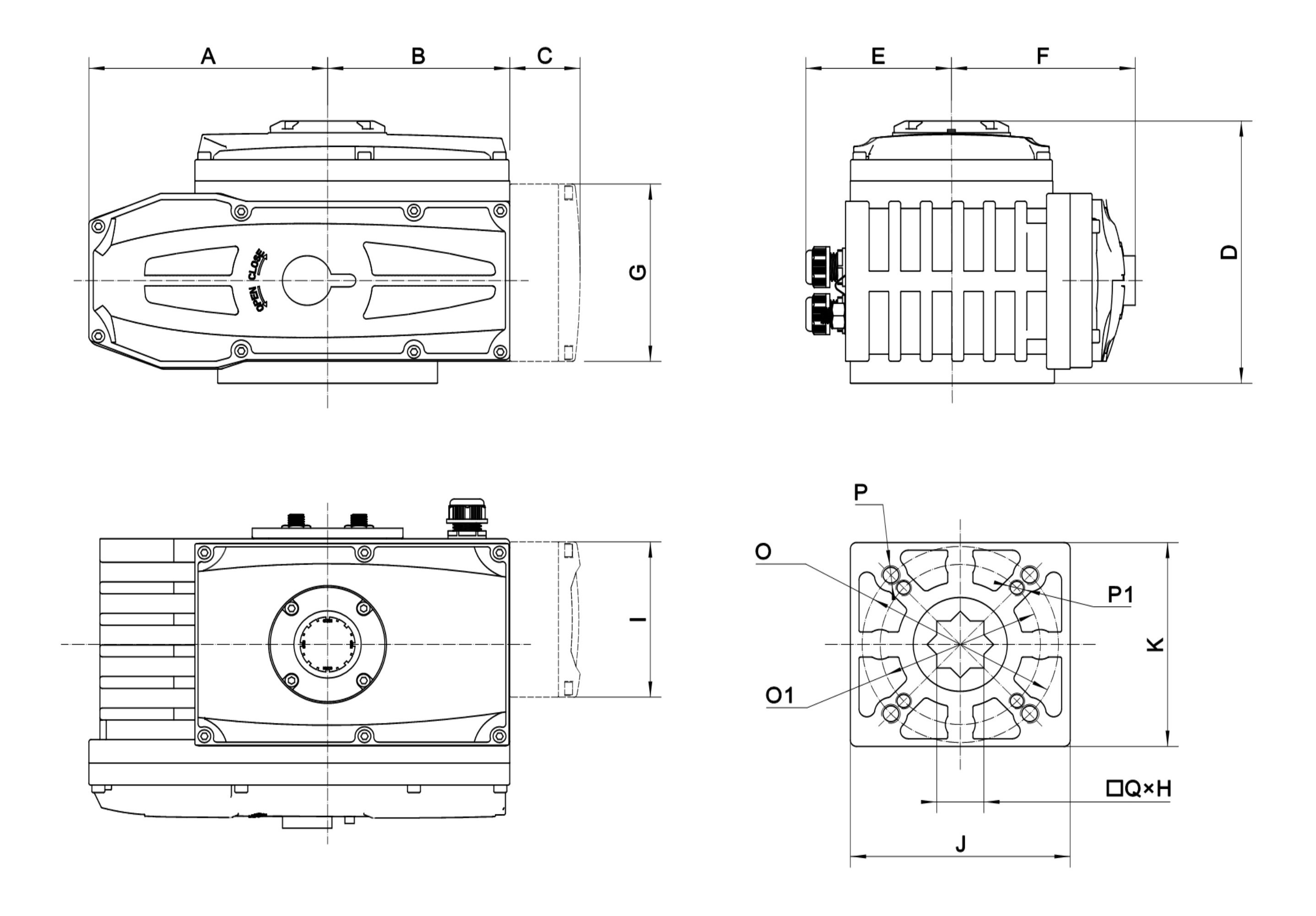

Габаритные и присоединительные размеры

Электропривод SC-ODL08-AC380V купить Нижнем Новгороде

Модель	A	B	C	D	E	F	G	I	J	K	O	P	O1	P1	Q	H
ODL03	74	49	45	114	53	65	114	100	50	50	50	4-M6	36	4-M5	11	18
ODL05	89	72	45	125	57	82	114	100	66	66	70	4-M8	50	4-M6	14	20
ODL08	89	72	45	125	57	82	114	100	66	66	70	4-M8	50	4-M6	14	20
ODL10	109	80	45	126	67	85	114	100	100	90	70	4-M8	50	4-M6	17	23
ODL15	109	80	45	126	67	85	114	100	100	90	70	4-M8	50	4-M6	17	23
ODL20	152	116	45	167	93	117	114	100	140	130	125	4-M12	102	4-M10	27	43
ODL40	152	116	45	167	93	117	114	100	140	130	125	4-M12	102	4-M10	27	43
ODL60	152	116	45	167	93	117	114	100	140	130	125	4-M12	102	4-M10	27	43
ODL100	152	116	45	167	93	117	114	100	140	130	125	4-M12	102	4-M10	27	43
ODL200	152	116	45	167	93	117	114	100	140	130	125	4-M12	102	4-M10	27	43
