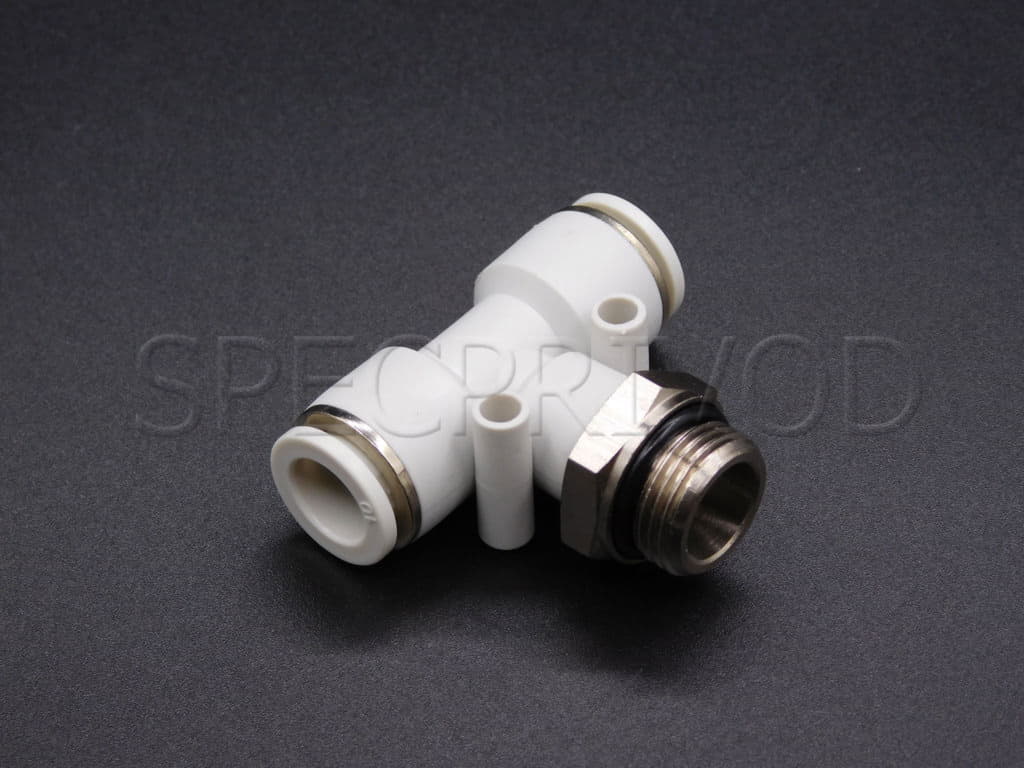

Фитинг пластиковый поворотный Т-образный с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.
| Модель |
L |
A |
B |
C |
E |
Ød |
ØD |
ØP |
H |
G |
| EPB 4-M5 |
37,4 |
14 |
5 |
15,1 |
22 |
3,2 |
4 |
11 |
12 |
M5 |
| EPB 4-G01 |
37,4 |
14 |
5,5 |
15,1 |
25,5 |
3,2 |
4 |
11 |
14 |
G1/8” |
| EPB 4-G02 |
37,4 |
14 |
7,5 |
15,1 |
28 |
3,2 |
4 |
11 |
17 |
G1/4” |
| EPB 6-M5 |
39,2 |
16 |
5 |
16 |
24 |
3,2 |
6 |
13 |
12 |
M5 |
| EPB 6-G01 |
39,2 |
16 |
5,5 |
16 |
26 |
3,2 |
6 |
13 |
14 |
G1/8” |
| EPB 6-G02 |
39,2 |
16 |
7,5 |
16 |
28,5 |
3,2 |
6 |
13 |
17 |
G1/4” |
| EPB 6-G03 |
39,2 |
16 |
8,5 |
16 |
30 |
3,2 |
6 |
13 |
20 |
G3/8” |
| EPB 6-G04 |
39,2 |
16 |
11 |
16 |
34 |
3,2 |
6 |
13 |
24 |
G1/2” |
| EPB 8-G01 |
45,5 |
18 |
5,5 |
18,1 |
29 |
3,2 |
8 |
14,8 |
14 |
G1/8” |
| EPB 8-G02 |
45,5 |
18 |
7,5 |
18,1 |
31,5 |
3,2 |
8 |
14,8 |
17 |
G1/4” |
| EPB 8-G03 |
45,5 |
18 |
8,5 |
18,1 |
33 |
3,2 |
8 |
14,8 |
20 |
G3/8” |
| EPB 8-G04 |
45,5 |
18 |
11 |
18 |
37 |
3,2 |
8 |
14,8 |
24 |
G1/2” |
| EPB 10-G01 |
56,3 |
24 |
5,5 |
20,4 |
34,5 |
4,2 |
10 |
18,4 |
17 |
G1/8” |
| EPB 10-G02 |
56,3 |
24 |
7,5 |
20,4 |
36,5 |
4,2 |
10 |
18,4 |
17 |
G1/4” |
| EPB 10-G03 |
56,3 |
24 |
8,5 |
20,4 |
38 |
4,2 |
10 |
18,4 |
20 |
G3/8” |
| EPB 10-G04 |
56,3 |
24 |
11 |
20,4 |
42 |
4,2 |
10 |
18,4 |
24 |
G1/2” |
| EPB 12-G01 |
59,2 |
27 |
5,5 |
23,2 |
36 |
4,2 |
12 |
21 |
21 |
G1/8” |
| EPB 12-G02 |
59,2 |
27 |
7,5 |
23,2 |
38 |
4,2 |
12 |
21 |
21 |
G1/4” |
| EPB 12-G03 |
59,2 |
27 |
8,5 |
23,2 |
39 |
4,2 |
12 |
21 |
21 |
G3/8” |
| EPB 12-G04 |
59,2 |
27 |
11 |
23,2 |
43 |
4,2 |
12 |
21 |
24 |
G1/2” |
| EPB 16-G03 |
66 |
31 |
8,5 |
24,5 |
41,5 |
5,1 |
16 |
26 |
24 |
G3/8” |
| EPB 16-G04 |
66 |
31 |
11 |
24,5 |
45,5 |
5,1 |
16 |
26 |
24 |
G1/2” |
| Таблица сравнения с аналогами |
| Пневмофитинг |
Трубка |
Резьба |
Camozzi |
Festo |
SMC |
Pneumax |
| EPB 4-M5 |
4 |
M5 |
7432 4-M5 |
QSMT-B-M5-4 |
KQ2T04-M5NS |
Т204М5 |
| EPB 4-G01 |
4 |
G1/8 |
7432 4-1/8 |
QST-G1/8-4 |
KQ2T04-01NS |
T200418 |
| EPB 4-G02 |
4 |
G1/4 |
|
QST-G1/4-4 |
KQ2T04-02NS |
T200414 |
| EPB 6-M5 |
6 |
M5 |
|
QSMT-B-M5-6 |
KQ2T06-M5NS |
|
| EPB 6-G01 |
6 |
G1/8 |
7432 6-1/8 |
QST-G1/8-6 |
KQ2T06-01NS |
T200618 |
| EPB 6-G02 |
6 |
G1/4 |
7432 6-1/4 |
QST-G1/4-6 |
KQ2T06-02NS |
T200614 |
| EPB 6-G03 |
6 |
G3/8 |
|
QST-G3/8-6 |
KQ2T06-03NS |
|
| EPB 8-G01 |
8 |
G1/8 |
7432 8-1/8 |
QST-G1/8-8 |
KQ2T08-01NS |
T200818 |
| EPB 8-G02 |
8 |
G1/4 |
7432 8-1/4 |
QST-G1/4-8 |
KQ2T08-02NS |
T200814 |
| EPB 8-G03 |
8 |
G3/8 |
7432 8-3/8 |
QST-G3/8-8 |
KQ2T08-03NS |
T200838 |
| EPB 8-G04 |
8 |
G1/2 |
|
QST-G1/2-8 |
KQ2T08-04NS |
|
| EPB 10-G01 |
10 |
G1/8 |
|
QST-G1/8-10 |
KQ2T10-01NS |
|
| EPB 10-G02 |
10 |
G1/4 |
7432 10-1/4 |
QST-G1/4-10 |
KQ2T10-02NS |
T201014 |
| EPB 10-G03 |
10 |
G3/8 |
7432 10-3/8 |
QST-G3/8-10 |
KQ2T10-03NS |
T201038 |
| EPB 10-G04 |
10 |
G1/2 |
S6430 10-1/2 |
QST-G1/2-10 |
KQ2T10-04NS |
T201012 |
| EPB 12-G02 |
12 |
G1/4 |
7432 12-1/4 |
QST-G1/4-12 |
KQ2T12-02NS |
T201214 |
| EPB 12-G03 |
12 |
G3/8 |
7432 12-3/8 |
QST-G3/8-12 |
KQ2T12-03NS |
T201238 |
| EPB 12-G04 |
12 |
G1/2 |
7432 12-1/2 |
QST-G1/2-12 |
KQ2T12-04NS |
T201212 |
| EPB 16-G04 |
16 |
G1/2 |
7432 16-1/2 |
QST-G1/2-16 |
KQ2T16-04NS |
|
