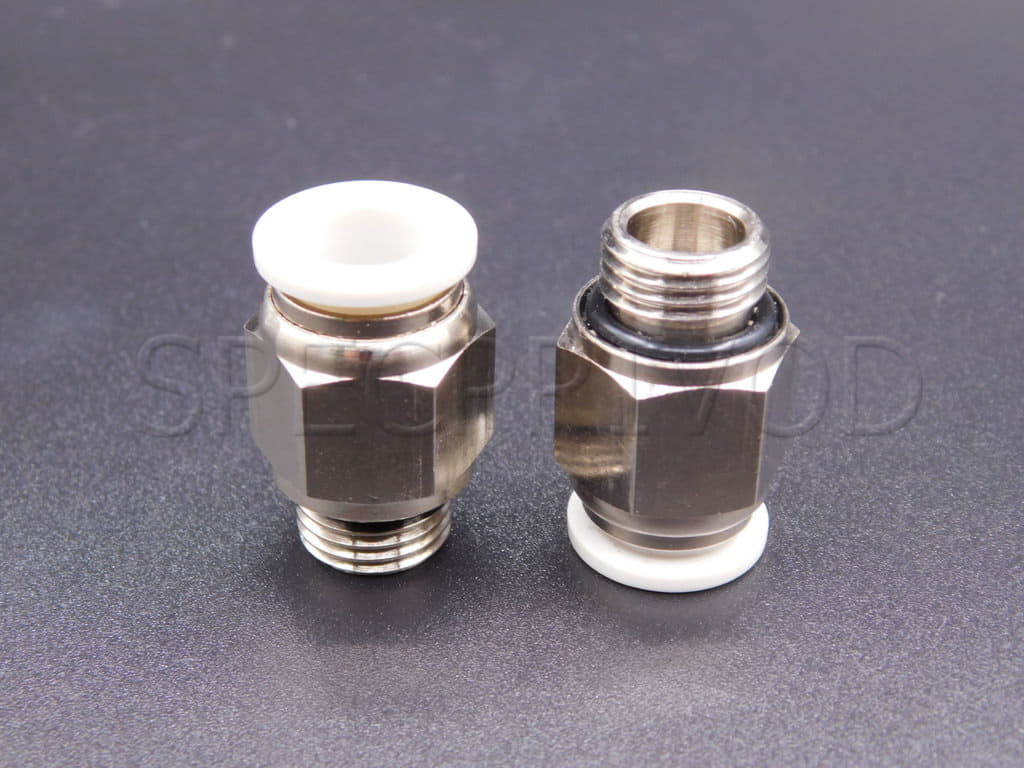

Фитинг пластиковый прямой с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.
| Модель |
L |
A |
B |
ØD |
G |
H |
Ключ |
| EPC 4M5 |
18,00 |
14,60 |
4 |
4 |
M5 |
12 |
3 |
| EPC 4M6 |
21 |
14,6 |
3 |
4 |
M6 |
10 |
3 |
| EPC 4G01 |
19,50 |
14,60 |
5,5 |
4 |
G1/8” |
14 |
3 |
| EPC 4G02 |
18,10 |
14,60 |
7,5 |
4 |
G1/4” |
17 |
3 |
| EPC 6M5 |
20,50 |
15,20 |
4 |
6 |
M5 |
12 |
4 |
| EPC 6M6 |
21,5 |
15,2 |
3,5 |
6 |
M6 |
12 |
4 |
| EPC 6G01 |
20,40 |
15,20 |
5,5 |
6 |
G1/8” |
14 |
4 |
| EPC 6G02 |
22,10 |
15,20 |
7,5 |
6 |
G1/4” |
17 |
4 |
| EPC 6G03 |
20,70 |
15,20 |
8,5 |
6 |
G3/8” |
20 |
4 |
| EPC 6G04 |
24,70 |
15,20 |
11 |
6 |
G1/2” |
24 |
4 |
| EPC 8G01 |
25,10 |
16,20 |
5,5 |
8 |
G1/8” |
14 |
5 |
| EPC 8G02 |
23,50 |
16,20 |
7,5 |
8 |
G1/4” |
17 |
5 |
| EPC 8G03 |
21,10 |
16,20 |
8,5 |
8 |
G3/8” |
20 |
6 |
| EPC 8G04 |
25,10 |
16,20 |
11 |
8 |
G1/2” |
24 |
6 |
| EPC 10G01 |
27,40 |
18,70 |
5,5 |
10 |
G1/8” |
17 |
5 |
| EPC 10G02 |
29,30 |
16,20 |
7,5 |
10 |
G1/4” |
17 |
6 |
| EPC 10G03 |
26,80 |
16,20 |
8,5 |
10 |
G3/8” |
20 |
8 |
| EPC 10G04 |
25,10 |
16,20 |
11 |
10 |
G1/2” |
24 |
8 |
| EPC 12G01 |
30,60 |
21,70 |
5,5 |
12 |
G1/8” |
21 |
5 |
| EPC 12G02 |
32,60 |
21,70 |
7,5 |
12 |
G1/4” |
21 |
6 |
| EPC 12G03 |
29,60 |
21,70 |
8,5 |
12 |
G3/8” |
21 |
8 |
| EPC 12G04 |
30,60 |
21,70 |
11 |
12 |
G1/2” |
24 |
8 |
| EPC 14G03 |
- |
- |
- |
14 |
G3/8" |
24 |
8 |
| EPC 14G04 |
30 |
21,7 |
9,5 |
14 |
G1/2" |
24 |
8 |
| EPC 16G03 |
37,50 |
24,50 |
8,5 |
16 |
G3/8” |
24 |
8 |
| EPC 16G04 |
40,00 |
24,50 |
11 |
16 |
G1/2” |
24 |
10 |
| Таблица сравнения с аналогами |
| Пневмофитинг |
Трубка |
Резьба |
Camozzi |
Festo |
SMC |
Pneumax |
| EPC 4-M5 |
4 |
M5 |
6512 4-M5 |
QSM-B-M5-4 |
KQ2S04-M5NS |
0104M5 |
| EPC 4-M6 |
4 |
M6 |
|
|
|
|
| EPC 4-G01 |
4 |
G1/8 |
6512 4-1/8, S6510 4-1/8 |
QS-G1/8-4 |
KQ2H04-01NS |
10418 |
| EPC 4-G02 |
4 |
G1/4 |
6512 4-1/4, S6510 4-1/4 |
QS-G1/4-4 |
KQ2H04-02NS |
10414 |
| EPC 6-M5 |
6 |
M5 |
6512 6-M5 |
QSM-B-M5-6 |
KQ2S06-M5NS |
00106M5 |
| EPC 6-M6 |
6 |
M6 |
|
|
|
|
| EPC 6-G01 |
6 |
G1/8 |
6512 6-1/8, S6510 6-1/8 |
QS-G1/8-6 |
KQ2H06-NS01 |
10618 |
| EPC 6-G02 |
6 |
G1/4 |
6512 6-1/4, S6510 6-1/4 |
QS-G1/4-6 |
KQ2H06-02NS |
10614 |
| EPC 6-G03 |
6 |
G3/8 |
S6510 6-3/8, S6510 6-3/8 |
QS-G3/8-6 |
KQ2H06-03NS |
|
| EPC 6-G04 |
6 |
G1/2 |
S6510 6-1/2 |
QS-G1/2-6 |
KQ2H06-04NS |
|
| EPC 8-G01 |
8 |
G1/8 |
6512 8-1/8, S6510 8-1/8 |
QS-G1/8-8 |
KQ2H08-01NS |
10818 |
| EPC 8-G02 |
8 |
G1/4 |
6512 8-1/4, S6510 8-1/4 |
QS-G1/4-8 |
KQ2H08-02NS |
10814 |
| EPC 8-G03 |
8 |
G3/8 |
6512 8-3/8, S6510 8-3/8 |
QS-G3/8-8 |
KQ2H08-03NS |
10838 |
| EPC 8-G04 |
8 |
G1/2 |
S6510 8-1/2 |
QS-G1/2-8 |
KQ2H08-04NS |
|
| EPC 10-G01 |
10 |
G1/8 |
6512 10-1/8 |
QS-G1/8-10 |
KQ2H10-01NS |
|
| EPC 10-G02 |
10 |
G1/4 |
6512 10-1/4, S6510 10-1/4 |
QS-G1/4-10 |
KQ2H10-02NS |
11014 |
| EPC 10-G03 |
10 |
G3/8 |
6512 10-3/8, S6510 10-3/8 |
QS-G3/8-10 |
KQ2H10-03NS |
11038 |
| EPC 10-G04 |
10 |
G1/2 |
S6510 10-1/2 |
QS-G1/2-10 |
KQ2H10-04NS |
|
| EPC 12-G02 |
12 |
G1/8 |
6512 12-1/8, S6510 12-1/8 |
QS-G1/8-12 |
KQ2H12-01NS |
11218 |
| EPC 12-G02 |
12 |
G1/4 |
6512 12-1/4, S6510 12-1/4 |
QS-G1/4-12 |
KQ2H12-02NS |
11214 |
| EPC 12-G03 |
12 |
G3/8 |
6512 12-3/8, S6510 12-3/8 |
QS-G3/8-12 |
KQ2H12-03NS |
11238 |
| EPC 12-G04 |
12 |
G1/2 |
S6510 12-1/2, S6510 12-1/2 |
QS-G1/2-12 |
KQ2H12-04NS |
11212 |
| EPC 16-G03 |
16 |
G3/8 |
S6510 16-3/8, S6510 16-3/8 |
QS-G3/8-16 |
KQ2H16-03NS |
|
| EPC 16-G04 |
16 |
G1/2 |
S6510 16-1/2, S6510 16-1/2 |
QS-G1/2-16 |
KQ2H16-04NS |
|
