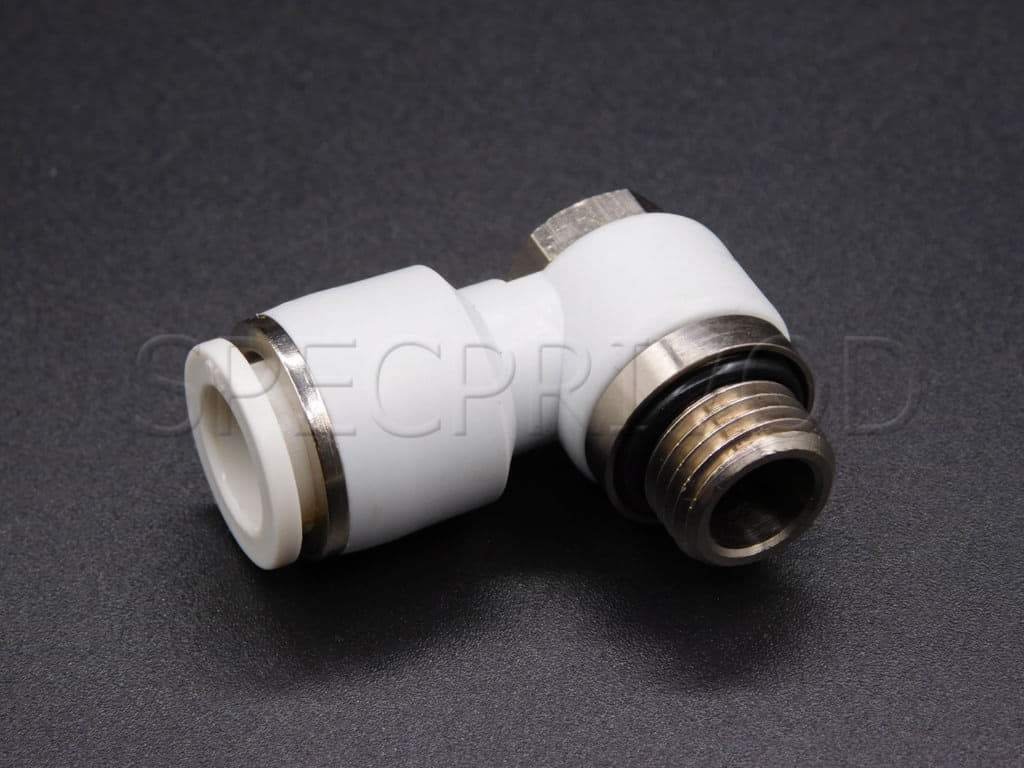

Фитинг пластиковый угловой с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.

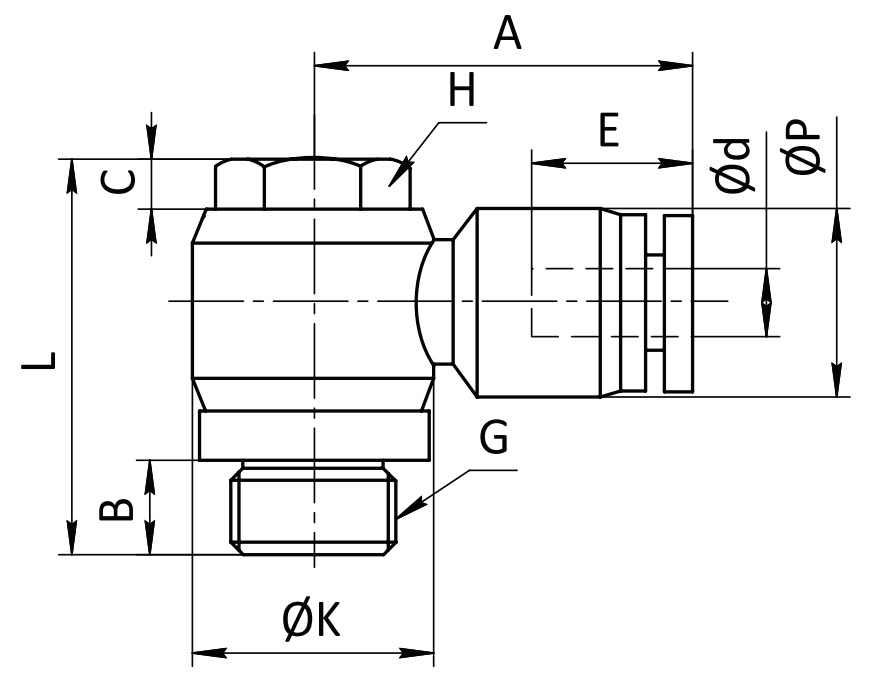

| Модель |
L |
A |
B |
C |
E |
P |
K |
d |
G |
H |
| EPH 4-G01 |
23,5 |
22,5 |
5,7 |
3 |
15,1 |
11 |
14,4 |
4 |
G1/8” |
14 |
| EPH 4-G02 |
27 |
23,6 |
8,3 |
4 |
15,1 |
11 |
18,3 |
4 |
G1/4” |
14 |
| EPH 6-G01 |
23,5 |
23,4 |
5,7 |
3 |
16 |
13 |
14,4 |
6 |
G1/8” |
14 |
| EPH 6-G02 |
27 |
25,5 |
8,3 |
4 |
16 |
13 |
18,3 |
6 |
G1/4” |
17 |
| EPH 6-G03 |
32,7 |
28,5 |
13,9 |
4,5 |
16 |
13 |
22 |
6 |
G3/8” |
21 |
| EPH 6-G04 |
38,1 |
30,3 |
11 |
5 |
16 |
13 |
28 |
6 |
G1/2” |
24 |
| EPH 8-G01 |
23,5 |
25,6 |
5,7 |
3 |
18,1 |
14,8 |
14,4 |
8 |
G1/8” |
14 |
| EPH 8-G02 |
27 |
28,7 |
8,3 |
4 |
18,1 |
14,8 |
18,3 |
8 |
G1/4” |
17 |
| EPH 8-G03 |
32,7 |
29,6 |
13,9 |
4,5 |
18,1 |
14,8 |
22 |
8 |
G3/8” |
21 |
| EPH 8-G04 |
38,1 |
32,6 |
11 |
5,5 |
18,1 |
14,8 |
28 |
8 |
G1/2” |
24 |
| EPH 10-G01 |
23,5 |
30,1 |
5,7 |
3 |
20,4 |
18,4 |
14,4 |
10 |
G1/8” |
17 |
| EPH 10-G02 |
27 |
33,1 |
8,3 |
4 |
20,4 |
18,4 |
18,3 |
10 |
G1/4” |
17 |
| EPH 10-G03 |
32,7 |
32,9 |
13,9 |
4,5 |
20,4 |
18,4 |
22 |
10 |
G3/8” |
21 |
| EPH 10-G04 |
38,1 |
35,9 |
11 |
5,5 |
20,4 |
18,4 |
28 |
10 |
G1/2” |
24 |
| EPH 12-G01 |
23,5 |
32,5 |
5,7 |
3 |
23,2 |
21 |
14,4 |
12 |
G1/8” |
21 |
| EPH 12-G02 |
27 |
33,5 |
8,3 |
4 |
23,2 |
21 |
18,3 |
12 |
G1/4” |
21 |
| EPH 12-G03 |
32,7 |
35,6 |
13,9 |
4,5 |
23,2 |
21 |
22 |
12 |
G3/8” |
21 |
| EPH 12-G04 |
38,1 |
36,6 |
11 |
5,5 |
23,2 |
21 |
28 |
12 |
G1/2” |
24 |
| Таблица сравнения с аналогами |
| Производитель |
Airtac |
Festo |
SMC |
EMC |
Camozzi |
| Серия |
PHG |
QSLV-G |
KQ2V-G |
EPH-G |
|
