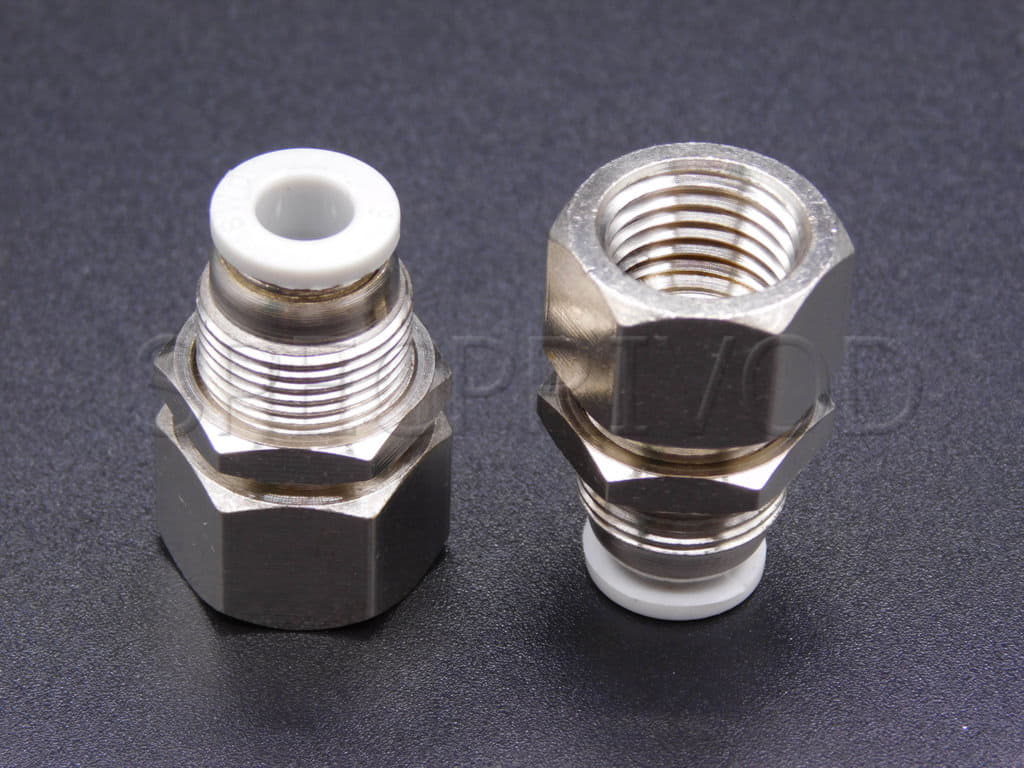

Фитинг пластиковый прямой с внутренней резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую при панельном монтаже. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.

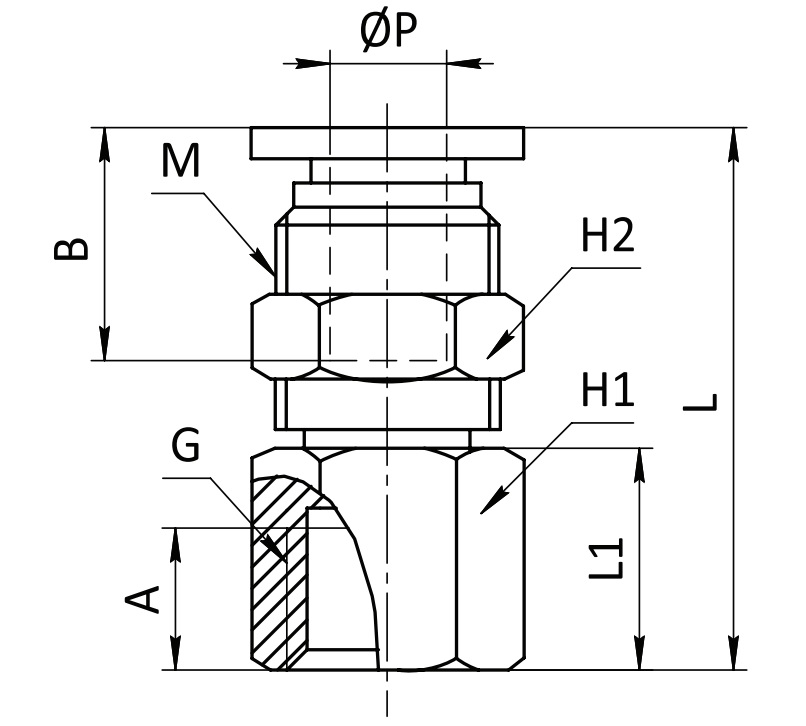

| Модель |
L |
A |
B |
L1 |
H1 |
H2 |
G |
M |
ØP |
| EPMF04-G01 |
26,2 |
9 |
16 |
11 |
14 |
14 |
G1/8" |
M12 |
4 |
| EPMF04-G02 |
29,2 |
12 |
16 |
14 |
17 |
14 |
G1/4” |
M12 |
4 |
| EPMF04-G03 |
30,2 |
13 |
16 |
15 |
21 |
14 |
G3/8” |
M12 |
4 |
| EPMF06-G01 |
27,1 |
9 |
17 |
9 |
17 |
17 |
G1/8" |
M14 |
6 |
| EPMF06-G02 |
31,7 |
12 |
17 |
14 |
17 |
17 |
G1/4” |
M14 |
6 |
| EPMF06-G03 |
33,2 |
13 |
17 |
15 |
19 |
17 |
G3/8” |
M14 |
6 |
| EPMF08-G01 |
31,5 |
9 |
19 |
10 |
19 |
19 |
G1/8" |
M16 |
8 |
| EPMF08-G02 |
35,5 |
12 |
19 |
14 |
19 |
19 |
G1/4” |
M16 |
8 |
| EPMF08-G03 |
36,5 |
13 |
19 |
15 |
19 |
19 |
G3/8” |
M16 |
8 |
| EPMF08-G04 |
40,5 |
16 |
19 |
19 |
24 |
19 |
G1/2” |
M16 |
8 |
| EPMF10-G01 |
31 |
9 |
21 |
11 |
22 |
24 |
G1/8" |
M20 |
10 |
| EPMF10-G02 |
34 |
12 |
21 |
14 |
24 |
24 |
G1/4” |
M20 |
10 |
| EPMF10-G03 |
35 |
13 |
21 |
15 |
24 |
24 |
G3/8” |
M20 |
10 |
| EPMF10-G04 |
39 |
16 |
21 |
19 |
24 |
24 |
G1/2” |
M20 |
10 |
| EPMF12-G01 |
32,5 |
9 |
23 |
10 |
24 |
26 |
G1/8" |
M22 |
12 |
| EPMF12-G02 |
35,5 |
12 |
23 |
13 |
24 |
26 |
G1/4” |
M22 |
12 |
| EPMF12-G03 |
37,5 |
13 |
23 |
15 |
24 |
26 |
G3/8” |
M22 |
12 |
| EPMF12-G04 |
41,5 |
16 |
23 |
19 |
24 |
26 |
G1/2” |
M22 |
12 |
