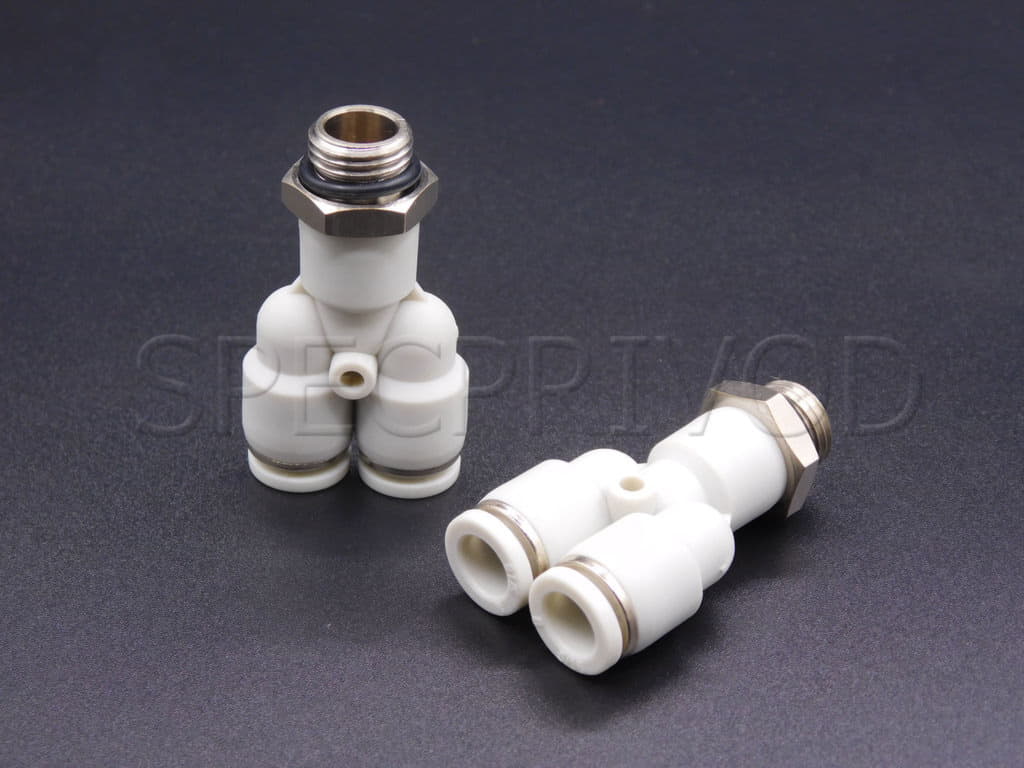

Фитинг пластиковый Y - образный с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.
| Модель |
L |
A |
B |
C |
ØP |
ØD |
H |
G |
Ød |
| EPX 4-M5 |
32 |
10 |
4 |
15,1 |
11 |
4 |
12 |
M5 |
3,2 |
| EPX 4-G01 |
35,5 |
10 |
5,5 |
15,1 |
11 |
4 |
14 |
G1/8” |
3,2 |
| EPX 4-G02 |
39 |
10 |
7,5 |
15,1 |
11 |
4 |
17 |
G1/4” |
3,2 |
| EPX 6-M5 |
35 |
10,5 |
4 |
16 |
13 |
6 |
12 |
M5 |
3,2 |
| EPX 6-G01 |
39,2 |
10,5 |
5,5 |
16 |
13 |
6 |
14 |
G1/8” |
3,2 |
| EPX 6-G02 |
42,2 |
10,5 |
7,5 |
16 |
13 |
6 |
17 |
G1/4” |
3,2 |
| EPX 6-G03 |
43,7 |
10,5 |
8,5 |
16 |
13 |
6 |
20 |
G3/8” |
3,2 |
| EPX 6-G04 |
46,2 |
10,5 |
11 |
16 |
13 |
6 |
24 |
G1/2” |
3,2 |
| EPX 8-G01 |
44,3 |
13,4 |
5,5 |
18,1 |
14,8 |
8 |
14 |
G1/8” |
3,2 |
| EPX 8-G02 |
46,8 |
13,4 |
7,5 |
18,1 |
14,8 |
8 |
17 |
G1/4” |
3,2 |
| EPX 8-G03 |
48,4 |
13,4 |
8,5 |
18,1 |
14,8 |
8 |
20 |
G3/8” |
3,2 |
| EPX 8-G04 |
50,8 |
13,4 |
11 |
18,1 |
14,8 |
8 |
24 |
G1/2” |
3,2 |
| EPX 10-G01 |
54,3 |
15,5 |
5,5 |
20,4 |
18,4 |
10 |
17 |
G1/8” |
4,2 |
| EPX 10-G02 |
56,3 |
15,5 |
7,5 |
20,4 |
18,4 |
10 |
17 |
G1/4” |
4,2 |
| EPX 10-G03 |
57,3 |
15,5 |
8,5 |
20,4 |
18,4 |
10 |
20 |
G3/8” |
4,2 |
| EPX 10-G04 |
60,8 |
15,5 |
11 |
20,4 |
18,4 |
10 |
24 |
G1/2” |
4,2 |
| EPX 12-G01 |
61,5 |
15,5 |
5,5 |
23,2 |
21 |
12 |
21 |
G1/8” |
4,2 |
| EPX 12-G02 |
61,5 |
15,5 |
7,5 |
23,2 |
21 |
12 |
21 |
G1/4” |
4,2 |
| EPX 12-G03 |
62,5 |
15,5 |
8,5 |
23,2 |
21 |
12 |
21 |
G3/8” |
4,2 |
| EPX 12-G04 |
65,5 |
15,5 |
11 |
23,2 |
21 |
12 |
24 |
G1/2” |
4,2 |
| EPX 16-G03 |
70,5 |
16,5 |
8,5 |
24,5 |
26 |
16 |
24 |
G3/8” |
5,1 |
| EPX 16-G04 |
74,5 |
16,5 |
11 |
24,5 |
26 |
16 |
24 |
G1/2” |
5,1 |
| Таблица сравнения с аналогами |
| Фитинг |
Трубка |
Резьба |
Camozzi |
Festo |
SMC |
Pneumax |
| EPX 4-M5 |
4 |
M5 |
6451 4-M5 |
QSY-B-M5-4 |
KQ2U04-M5NS |
T23G04M5 |
| EPX 4-G01 |
4 |
G1/8 |
7562 4-1/8 |
QSY-B-G1/8-4 |
KQ2U04-01NS |
T23G0418 |
| EPX 4-G02 |
4 |
G1/4 |
|
QSY-B-G1/4-4 |
KQ2U04-02NS |
T23G0414 |
| EPX 6-M5 |
6 |
M5 |
6451 6-M5 |
QSY-B-M5-6 |
KQ2U06-M5NS |
|
| EPX 6-G01 |
6 |
G1/8 |
7562 6-1/8 |
QSY-B-G1/8-6 |
KQ2U06-01NS |
T23G0618 |
| EPX 6-G02 |
6 |
G1/4 |
7562 6-1/4 |
QSY-B-G1/4-6 |
KQ2U06-02NS |
T23G0414 |
| EPX 6-G03 |
6 |
G3/8 |
|
QSY-B-G3/8-6 |
KQ2U06-03NS |
T23G0638 |
| EPX 6-G04 |
|
|
|
|
|
|
| EPX 8-G01 |
8 |
G1/8 |
7562 8-1/8 |
QSY-B-G1/8-8 |
KQ2U08-01NS |
T23G0818 |
| EPX 8-G02 |
8 |
G1/4 |
7562 8-1/4 |
QSY-B-G1/4-8 |
KQ2U08-02NS |
T23G0814 |
| EPX 8-G03 |
8 |
G3/8 |
|
QSY-B-G3/8-8 |
KQ2U08-03NS |
T23G0838 |
| EPX 8-G04 |
8 |
G1/2 |
|
|
|
|
| EPX 10-G01 |
10 |
G1/8 |
|
|
|
|
| EPX 10-G02 |
10 |
G1/4 |
7562 10-1/4 |
QSY-B-G1/4-10 |
KQ2U10-02NS |
T23G1014 |
| EPX 10-G03 |
10 |
G3/8 |
7562 10-3/8 |
QSY-B-G3/8-10 |
KQ2U10-03NS |
T23G1038 |
| EPX 10-G04 |
10 |
G1/2 |
|
QSY-B-G1/2-10 |
KQ2U10-04NS |
T23G1012 |
| EPX 12-G01 |
12 |
G1/4 |
|
|
KQ2U12-02NS |
T23G1214 |
| EPX 12-G02 |
12 |
G3/8 |
|
QSY-B-G3/8-12 |
KQ2U12-03NS |
T23G1238 |
| EPX 12-G03 |
12 |
G1/2 |
|
QSY-B-G1/2-12 |
KQ2U12-04NS |
T23G1212 |
| EPX 12-G04 |
|
|
|
|
|
|
| EPX 16-G03 |
|
|
|
|
|
|
| EPX 16-G04 |
16 |
G1/2 |
|
|
KQ2U16-04NS |
|
