В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней.
|

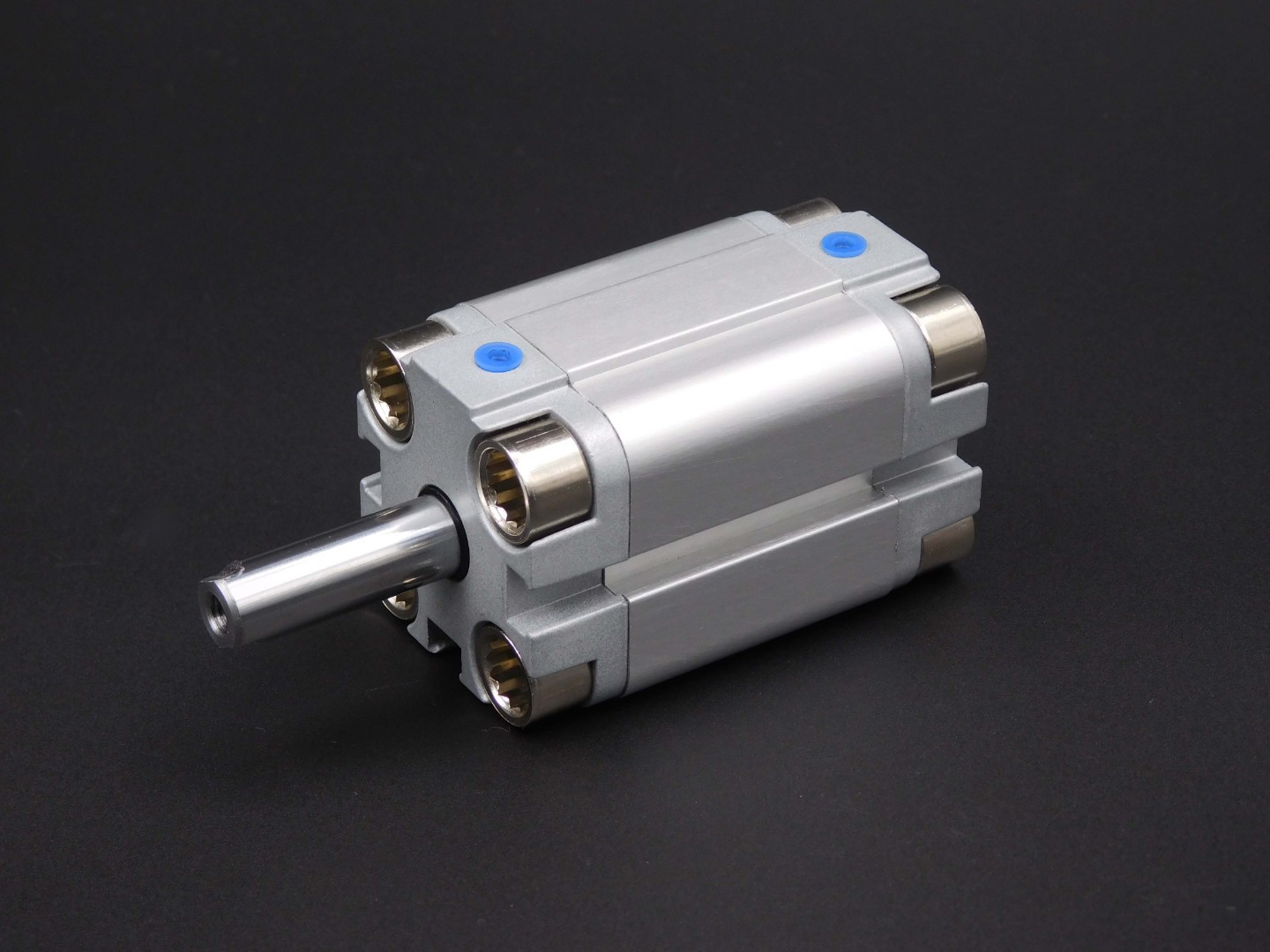

Пневматические цилиндры серии ADVD - это компактные цилиндры двустороннего действия без встроенного демпфера с диаметром поршня от 12 до 100 мм c проходным штоком.
| Димаметр |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Тип действия |
Двусторонее |
| Рабочая среда |
Воздух (после фильтра 40 мкм) |
| Диапазон рабочего давления |
1 - 9 Бар |
| Присоединительная резьба |
М5х0.8 |
G1/8" |
G1/4" |
| Диапазон рабочих температур |
-10 ~ 60°С (при сухом воздухе без влаги) |
| Демпфирование |
Резиновая шайба |
| Тип датчика |
CS1-G (CS1-G-M8D), PS1-G, NS1-G |

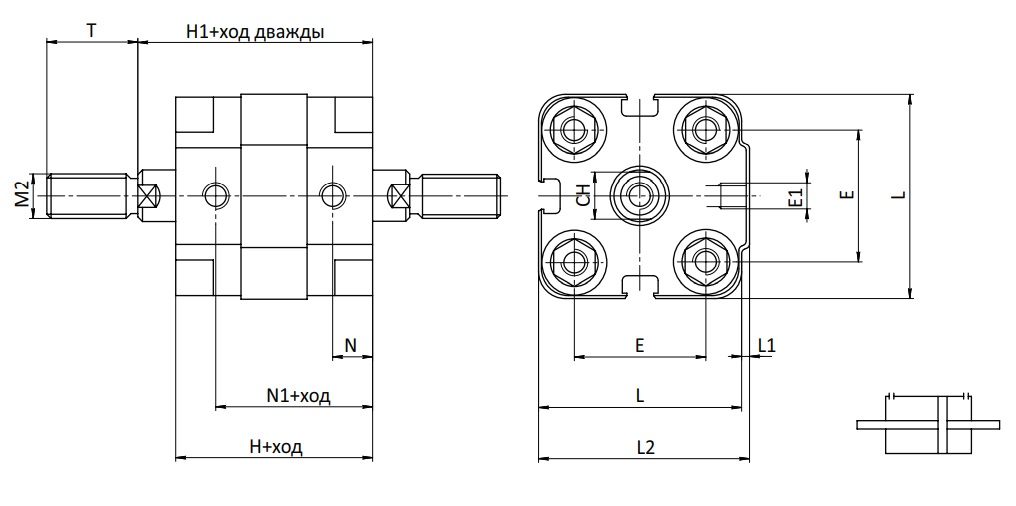

| Диаметр |
T1 |
D1 |
L |
E1 |
М2 |
H |
H1 |
N |
N1 |
L2 |
E |
L1 |
CH |
| 12 |
4 |
6 |
29 |
М5 |
М6 |
38 |
42,5 |
8 |
30 |
30 |
18 |
1 |
5 |
| 16 |
4 |
6 |
29 |
М5 |
М8 |
38 |
42,5 |
8 |
30 |
30 |
18 |
1 |
7 |
| 20 |
4 |
6 |
36 |
М5 |
М10х1,25 |
38 |
42,5 |
9 |
30 |
37,5 |
22 |
1,5 |
8 |
| 25 |
4 |
6 |
40 |
М5 |
М10х1,25 |
40 |
45,5 |
9 |
32 |
41 |
26 |
1,5 |
8 |
| 32 |
4 |
6 |
50 |
G1/8 |
М10х1,25 |
45 |
51 |
9,5 |
36,5 |
52 |
32 |
2 |
10 |
| 40 |
4 |
6 |
60 |
G1/8 |
М10х1,25 |
46 |
52,5 |
10 |
37,5 |
63 |
42 |
4 |
10 |
| 50 |
4 |
6 |
67 |
G1/8 |
М12х1,25 |
46 |
53,5 |
9,5 |
37,5 |
70 |
50 |
3 |
13 |
| 63 |
4 |
8 |
86 |
G1/8 |
М12х1,25 |
50 |
57,5 |
10 |
42 |
90 |
62 |
4 |
13 |
| 80 |
4 |
8 |
106 |
G1/8 |
М16х1,5 |
56 |
64 |
10 |
47,5 |
110 |
82 |
4 |
17 |
| 100 |
4 |
8 |
128 |
G1/4 |
М20х1,5 |
66,5 |
76,5 |
10,5 |
56 |
133 |
103 |
5 |
22 |
| Усилия возвратной пружины |
| Диаметр |
Ход |
Ход |
| 5 |
10 |
15 |
20 |
25 |
5 |
10 |
15 |
20 |
25 |
| Усилие, Н |
| Пружина в состоянии покоя |
Пружина сжата |
| 16 |
12,3 |
10,8 |
9,5 |
7,8 |
6,5 |
13,3 |
13,3 |
13,3 |
13,3 |
13,3 |
| 20 |
15,7 |
14 |
12,2 |
10,4 |
8,7 |
17,4 |
17,4 |
17,4 |
17,4 |
17,4 |
| 25 |
19,5 |
18,5 |
17,3 |
16 |
15 |
22 |
22 |
22 |
22 |
22 |
| 32 |
27,8 |
25,3 |
22,8 |
20,2 |
17,7 |
30 |
30 |
30 |
30 |
30 |
| 40 |
36,4 |
34 |
31,7 |
29,5 |
27 |
36 |
36 |
36 |
36 |
36 |
| 50 |
32 |
30,5 |
29 |
27,8 |
26,5 |
35 |
35 |
35 |
35 |
35 |
| 63 |
61 |
58,5 |
56,3 |
53,5 |
51,5 |
64,8 |
64,8 |
64,8 |
64,8 |
64,8 |
| 80 |
91.3 |
88 |
85 |
82 |
78.7 |
94 |
94 |
94 |
94 |
94 |
