В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней.
|
Пневматические цилиндры серии ADVR - это компактные цилиндры двустороннего действия с диаметром поршня от 12 до 100 мм, поставляющиеся в различных исполнениях: с односторонним штоком, проходным штоком (с внутренней или наружной резьбой на штоке) и противоповоротной платформой. Гильза цилиндра имеет Т-образную канавку для установки датчика положения.
| Димаметр |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Тип действия |
Двусторонее |
| Рабочая среда |
Воздух (после фильтра 40 мкм) |
| Диапазон рабочего давления |
1 - 9 Бар |
| Присоединительная резьба |
М5х0.8 |
G1/8" |
G1/4" |
| Диапазон рабочих температур |
-10 ~ 60°С (при сухом воздухе без влаги) |
| Демпфирование |
Резиновая шайба |
| Тип датчика |
CS1-G (CS1-G-M8D), PS1-G, NS1-G |

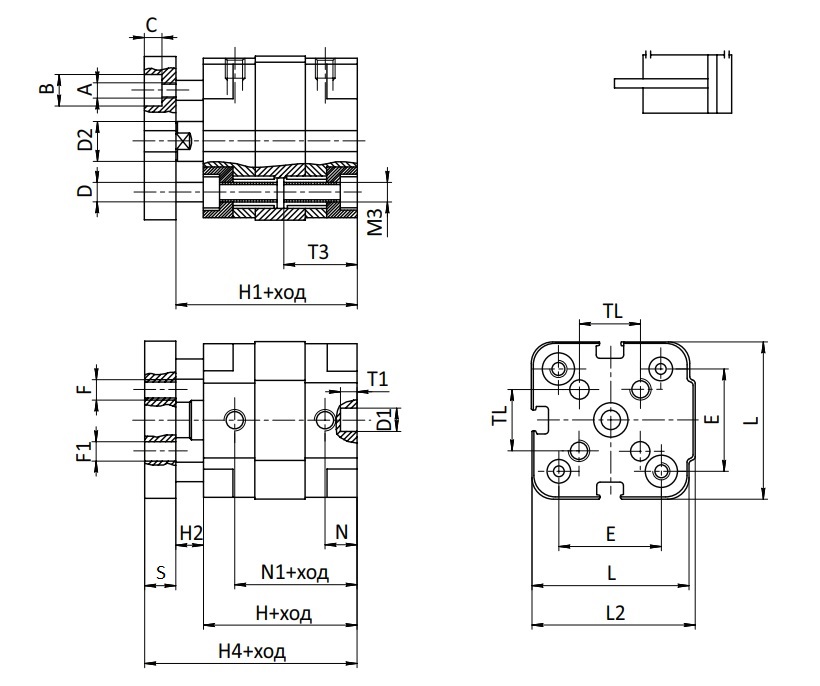

.jpg "Пневмоцилиндр SC-ADVR-25x30-S купить Нижнем Новгороде")
| Диаметр |
A |
B |
C |
D |
D1 |
D2 |
E |
F |
F1 |
H |
H1 |
H2 |
H4 |
L |
S |
L2 |
M3 |
N |
N1 |
T1 |
T3 |
TL |
| 12 |
М3 |
6 |
3,5 |
3 |
6 |
8 |
18 |
М3 |
3 |
38 |
43 |
4,5 |
49 |
29 |
6 |
30 |
М4 |
8 |
30 |
4 |
19 |
9,9 |
| 16 |
М3 |
6 |
3,5 |
3 |
6 |
8 |
18 |
М3 |
3 |
38 |
43 |
4,5 |
49 |
29 |
6 |
30 |
М4 |
8 |
30 |
4 |
19 |
9,9 |
| 20 |
М3 |
6 |
3,5 |
3 |
6 |
10 |
22 |
М3 |
3 |
38 |
43 |
4,5 |
51 |
36 |
8 |
38 |
М5 |
9 |
30 |
4 |
19 |
12 |
| 25 |
М4 |
8 |
5 |
4 |
6 |
10 |
26 |
М5 |
5 |
40 |
46 |
5,5 |
54 |
40 |
8 |
41 |
М5 |
9 |
32 |
4 |
19 |
16 |
| 32 |
М4 |
8 |
5,5 |
5 |
6 |
12 |
32 |
М5 |
5 |
45 |
51 |
6 |
61 |
50 |
10 |
52 |
М6 |
9,5 |
37 |
4 |
22 |
20 |
| 40 |
М4 |
8 |
5,5 |
5 |
6 |
12 |
42 |
М5 |
5 |
46 |
53 |
6,5 |
63 |
60 |
10 |
63 |
М6 |
10 |
38 |
4 |
22 |
24 |
| 50 |
М6 |
11 |
7 |
6 |
6 |
16 |
50 |
М6 |
6 |
46 |
54 |
7,5 |
66 |
67 |
12 |
70 |
М8 |
9,5 |
38 |
4 |
22 |
30 |
| 63 |
М6 |
11 |
7 |
6 |
8 |
16 |
62 |
М6 |
6 |
50 |
58 |
7,5 |
70 |
86 |
12 |
90 |
М10 |
10 |
42 |
4 |
27 |
36 |
| 80 |
М8 |
15 |
9 |
8 |
8 |
20 |
82 |
М8 |
8 |
56 |
64 |
8 |
78 |
106 |
14 |
110 |
М10 |
10 |
48 |
4 |
27 |
46 |
| 100 |
М8 |
15 |
9 |
8 |
8 |
25 |
103 |
М8 |
8 |
67 |
77 |
10 |
91 |
128 |
14 |
133 |
М10 |
11 |
56 |
4 |
32 |
57 |
| Усилия возвратной пружины |
| Диаметр |
Ход |
Ход |
| 5 |
10 |
15 |
20 |
25 |
5 |
10 |
15 |
20 |
25 |
| Усилие, Н |
| Пружина в состоянии покоя |
Пружина сжата |
| 16 |
12,3 |
10,8 |
9,5 |
7,8 |
6,5 |
13,3 |
13,3 |
13,3 |
13,3 |
13,3 |
| 20 |
15,7 |
14 |
12,2 |
10,4 |
8,7 |
17,4 |
17,4 |
17,4 |
17,4 |
17,4 |
| 25 |
19,5 |
18,5 |
17,3 |
16 |
15 |
22 |
22 |
22 |
22 |
22 |
| 32 |
27,8 |
25,3 |
22,8 |
20,2 |
17,7 |
30 |
30 |
30 |
30 |
30 |
| 40 |
36,4 |
34 |
31,7 |
29,5 |
27 |
36 |
36 |
36 |
36 |
36 |
| 50 |
32 |
30,5 |
29 |
27,8 |
26,5 |
35 |
35 |
35 |
35 |
35 |
| 63 |
61 |
58,5 |
56,3 |
53,5 |
51,5 |
64,8 |
64,8 |
64,8 |
64,8 |
64,8 |
| 80 |
91.3 |
88 |
85 |
82 |
78.7 |
94 |
94 |
94 |
94 |
94 |
