В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней.
|
Пневмоцилиндры серии MAL с диаметром поршня от 16 до 40 мм. Цилиндры данной серии поставляются в четырех различных модификациях, без демпфирования, с магнитом и без. Цилиндры данной серии двустороннего действия с односторонним штоком.
| Диаметр |
16 |
20 |
25 |
32 |
60 |
| Тип действия |
Двустороннее |
| Рабочая среда |
Воздух (после фильтра 40 мкм) |
| Диапазон рабочего давления |
1 - 9 Бар |
| Максимальное входное давление |
12 Бар |
| Присоединительная резьба |
М5 |
G1/8" |
G1/4" |
| Диапазон рабочих температур |
-10 ~ 70°C |
| Демпфирование |
Демпферная шайба |
| Максимальная длина хода, мм |
500 |
800 |
1200 |
| Тип магнитного датчика |
CS1-S |
| Тип крепления для датчика |
SC-B |
| Диаметр |
A |
A1 |
A2 |
B |
C |
D |
D1 |
E |
F |
G |
H |
I |
J |
K |
L |
M |
P |
Q |
R |
R1 |
S |
U |
V |
W |
X |
AR |
AX |
AY |
| 16 |
110 |
104 |
90 |
38 |
58 |
14 |
15 |
24 |
14 |
11 |
16 |
10 |
5 |
М6х1 |
16 |
8 |
6 |
12 |
14 |
13 |
10.5 |
20.6 |
6 |
4 |
М5 |
6.2 |
27.2 |
23.9 |
| 20 |
132 |
122 |
110 |
41 |
70 |
21 |
12 |
29 |
12 |
16 |
20 |
13.7 |
6 |
М8х1.25 |
22 |
10 |
8 |
16 |
19 |
12 |
12 |
29.6 |
8 |
4 |
G1/8" |
7 |
34 |
30 |
| 25 |
135 |
128 |
114 |
43.8 |
70 |
21 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
M10x1.25 |
22 |
12 |
7.5 |
16 |
19 |
14 |
12.5 |
33.5 |
10 |
4 |
G1/8" |
7 |
34.2 |
29.8 |
| 32 |
140 |
128 |
114 |
44 |
69 |
27 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
M10x1.25 |
24 |
12 |
10 |
16 |
25 |
14 |
15 |
39.5 |
12 |
5 |
G1/8" |
8 |
36.4 |
32 |
| 40 |
165.5 |
152 |
138 |
46 |
93 |
26.5 |
14 |
32 |
14 |
22 |
24 |
17.8 |
7 |
M12x1.25 |
29.8 |
12 |
14 |
20 |
25 |
14 |
16.5 |
47.4 |
16 |
5 |
G1/4" |
9 |
46 |
40 |

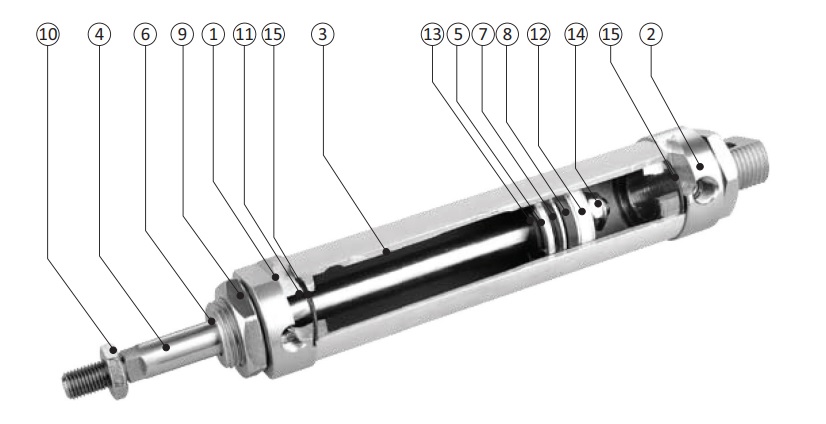

| Номер |
Название |
Материал |
Количество |
Код заказа |
| 1 |
Передняя крышка |
Окрашенный алюминий |
1 |
SC-SE-Диаметр-1 |
| 2 |
Задняя крышка |
Окрашенный алюминий |
1 |
SC-SE-Диаметр-2 |
| 3 |
Гильза |
Анодированный алюминий |
1 |
SC-SE(SR)-Диаметр-3-ход |
| 4 |
Шток поршня |
Хромированная углеродистая сталь/
Хромированная нержавеющая сталь |
1 |
SC-SE-Диаметр-4-ход |
| 5 |
Поршень |
Алюминий |
1 |
SC-SE-Диаметр-5 |
| 6 |
Уплотнение штока |
Полиуретан |
1 |
SC-SE-Диаметр-6 |
| 7 |
Уплотнение поршня |
NBR |
2 |
SC-SE-Диаметр-7 |
| 8 |
Втулка |
Графитонаполненная бронза |
1 |
SC-SE-Диаметр-8 |
| 9 |
Магнит |
PVC |
1 |
SC-SE-Диаметр-9 |
| 10 |
Винт регулировки демпфирования |
Никелированная бронза |
2 |
SC-SE-Диаметр-10 |
| 11 |
Антифрикционное кольцо |
PTFE |
1 |
SC-SE-Диаметр-11 |
| 12 |
Уплотнение крышки(кольцо) |
NBR |
2 |
SC-SE-Диаметр-12 |
| 13 |
Демпферная манжета |
NBR |
2 |
SC-SE-Диаметр-13 |
| 14 |
Гайка |
Сталь |
1 |
SC-SE-Диаметр-14 |
| 15 |
Гайка крепления штока |
Сталь |
1 |
SC-SE-Диаметр-15 |
