В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней.
|

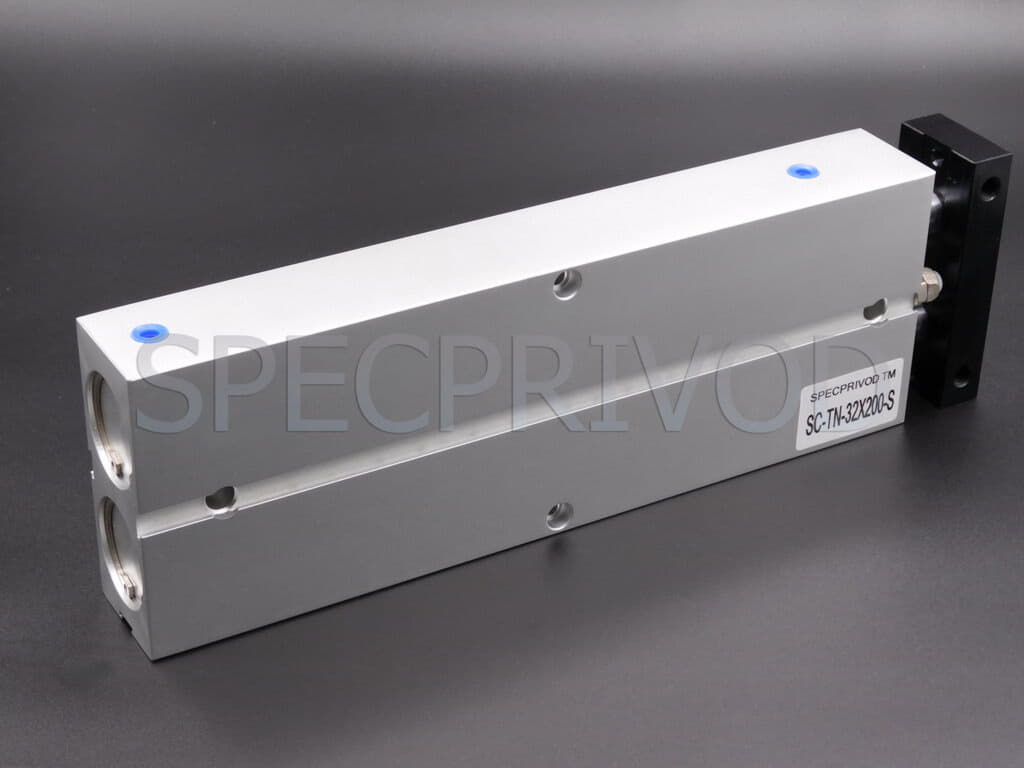

Сдвоенные компактные цилиндры с проходными штоками серии TN. Цилиндры данной серии поставляются в шести типоразмерах и имеют регулировочный болт для регулировки крайних положений штоков. Цилиндры могут поставляться с линейными направляющими скольжения. Для определения положения поршня используется геркон, установленный на корпус цилиндра.
| Типоразмер |
10 |
16 |
20 |
25 |
32 |
| Рабочая среда |
Воздух (после фильтрации 40 мкм) |
| Действие |
Двустороннее |
| Диапазон рабочего давления |
1 - 9 Бар |
| Диапазон рабочих температур |
-10 ~ 70°C (при сухом воздухе без влаги) |
| Диапазон скоростей |
100 - 500 мм/с |
| Регулируемая длина хода |
0 - 10 мм |
| Допуск угла поворота противоповоротной платформы |
0.4° |
0.3° |
| Присоединительная резьба |
М5х0.8 |
G1/8" |
| Диаметр |
A |
B |
C |
D |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
125 |
150 |
| 32 |
108 |
30 |
78 |
35 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
103 |
115 |
| Размеры противоповортной платформы |
| Типоразмер |
PA |
PB |
PC |
PD |
PE |
PF |
PG |
PH |
| 10 |
18 |
0,7 |
Ø6,2×3,5 глубиной Сквозное отверстие: Ø3,3 |
5,2 |
6 |
2,2 |
5,1 |
M3×3,5 глубиной 5,5 |
| 16 |
24 |
1 |
Ø7,8×4,6 глубиной Сквозное отверстие: Ø4,3 |
6,2 |
8 |
3 |
6,1 |
M4×0,7 глубиной 9 |
| 20 |
28 |
1 |
Ø11×6,8 глубиной Сквозное отверстие: Ø6,5 |
8,2 |
10 |
3 |
8,1 |
M6×1 глубиной 10 |
| 25 |
34 |
1 |
Ø11×6,8 глубиной Сквозное отверстие: Ø6,5 |
10 |
12 |
3 |
10 |
M6×1 глубиной 10 |
| 32 |
42 |
2 |
Ø17×12 глубиной Сквозное отверстие: Ø10,5 |
14 |
16 |
3 |
14 |
M10×1,5 глубиной 13 |
